So konfigurieren Sie eine Roboter-Kartonverpackungslinie für Premium-Geschenkboxen
Die Herausforderung: Automatisiertes Verpacken ohne Oberflächenschäden
Premium-Geschenkboxen – wie Stabilboxen, Kartons mit Magnetverschluss und Luxus-Einzelhandelsverpackungen – sind häufig mit strukturiertem Papier, Goldfolienprägung oder empfindlichen Lackierungen ausgestattet. Während automatisiertes Kartonverpacken bei Standard-RSC-Kartons üblich ist, bringt die Anwendung auf Premium-Geschenkboxen spezifische mechanische Risiken mit sich: abriebbedingte Reibung durch Förderbahnschienen, Quetschdruck durch mechanische Greifer sowie eingeknickte Ecken durch unkontrollierte Abstürze.
Die Konfiguration einer zuverlässigen Roboter-Kartonverpackungslinie erfordert die Auswahl des richtigen End-of-Arm-Tooling (EOAT), die korrekte Kartonaufrichtsequenz sowie ein synchronisiertes Steuerungssystem. Dieser Leitfaden behandelt die drei Kernsubsysteme, die erforderlich sind, um hochwertige Geschenkboxen mit 10 bis 15 Kartons pro Minute zu verpacken.
1. Robotergreifen: Warum Vakuumsauger mechanischen Greifern überlegen sind
Standardmäßige industrielle Kartonpacker verwenden häufig pneumatische oder mechanische Greifer, um Produkte zu klemmen und anzuheben. Bei Premium-Geschenkboxen ist dies ein kritischer Schwachpunkt. Mechanische Greifer üben seitlichen Druck aus, der die Kartonstruktur zerquetschen oder Eindrücke auf der bedruckten Oberfläche hinterlassen kann.
Stattdessen sollte ein Roboter-Pick-and-Place-System mit Vakuumsaugern eingesetzt werden. Durch die Verwendung von lebensmittelechten oder antistatischen Saugern (z. B. von PIAB oder Schmalz) hebt der Roboter die Box sanft von der Oberseite an. Da sich die Kraft über den Saugerdurchmesser verteilt, entsteht keine strukturelle Verformung. Ein Drucksensor in der Vakuumleitung prüft, ob die Box sicher gegriffen ist, bevor sich der Roboter bewegt; ist eine Box fehlend oder fehlausgerichtet, wird der Greifvorgang ohne Kollision abgebrochen.
2. Kartonaufrichten: Schutz des Außenkartons
Der Versandkarton selbst muss reibungslos aufgerichtet werden. Bei der Konfiguration des Kartonaufrichters sind folgende Punkte zu beachten:
- Bodenversiegelung: Verwenden Sie Schmelzklebstoff oder ein Doppelbandsystem, um sicherzustellen, dass die Bodenlaschen vollständig fixiert sind. Ein nur teilweise versiegelter Boden kann dazu führen, dass der Karton während des Roboter-Beladens zusammenfällt.

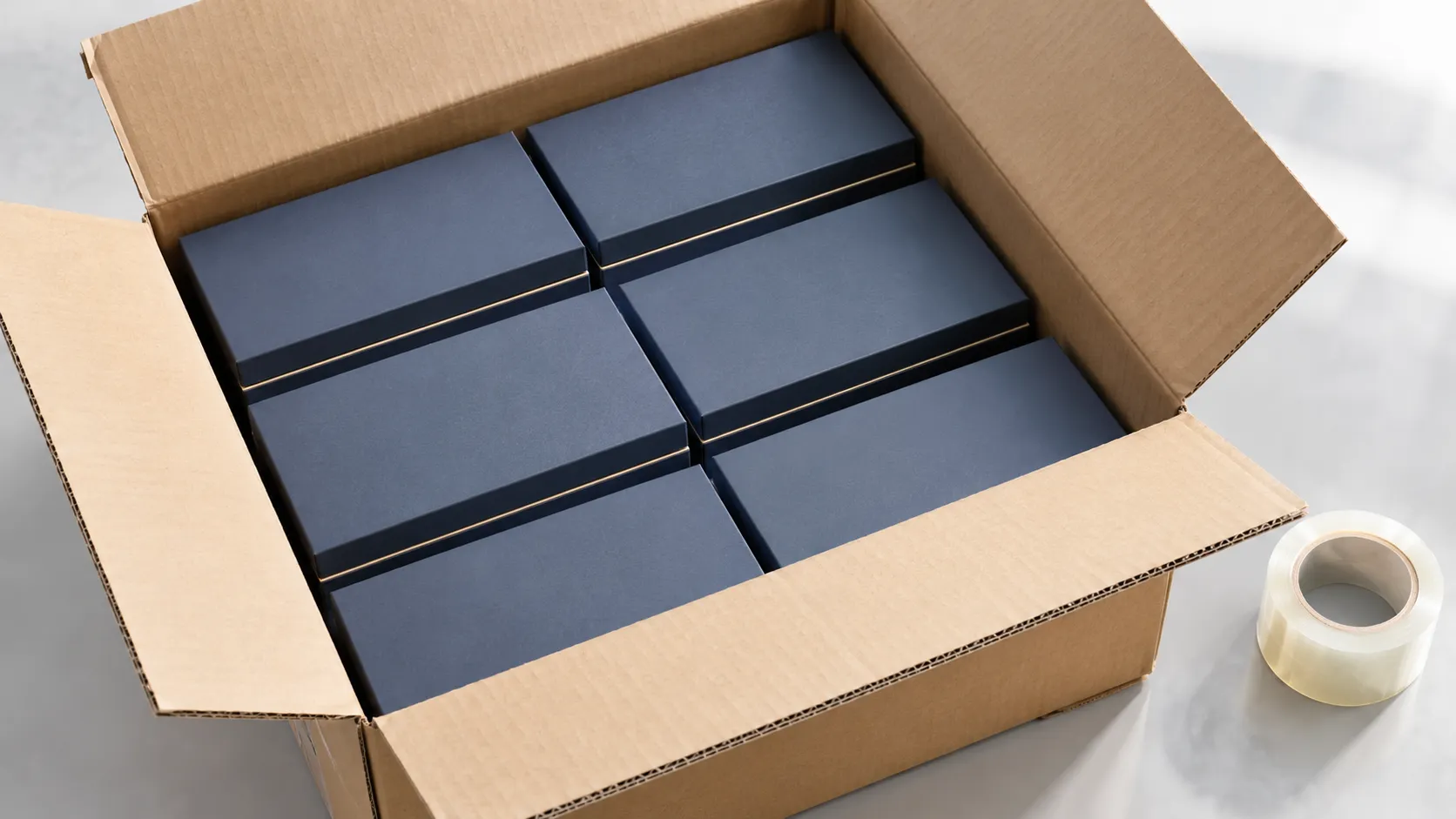

- Produktstapelung: Der Roboterarm sollte die Geschenkboxen schichtweise ablegen. Wenn das Verpackungsmuster (z. B. 3x2 pro Lage) zu viel Leerraum lässt, können sich die oberen Lagen während des Transports verschieben. Verwenden Sie Kartonzwischenlagen oder eng berechnete Muster, um den Leerraum zu minimieren.
3. Kartonversiegelung und optionaler Deckel
Für Standard-RSC-Kartons genügt die Versiegelung der oberen Laschen mit OPP-Klebeband. Für Premium-Verpackungen kann jedoch ein Deckel-Platzierungsmechanismus (Tray-Lid-Bauweise) erforderlich sein. Dies umfasst:
| Konfiguration | Anwendung | Typischer Durchsatz |
|---|---|---|
| Standard-RSC mit Klebebandversiegelung | Standard-Versand im E-Commerce oder Großhandel | 12–15 Kartons/min |
| Tray-Lid mit Schmelzklebstoff | Display im High-End-Einzelhandel oder Exportschutz | 8–10 Kartons/min |
| Kartonaufrichter + Roboterpacker | Gemischte SKU-Umgebungen (Handhabung verschiedener Geschenkboxgrößen) | 10–12 Kartons/min |
4. Linienlayout und Roboterauswahl
Das Layout sollte die Reichweite des Roboters maximieren und gleichzeitig den Platzbedarf minimieren. Ein Delta-(Spider-)Roboter ist ideal für das schnelle Greifen von oben, während ein 6-Achs-Knickarmroboter besser für komplexe Mehrlagenstapelung und Palettierung geeignet ist.
Eine typische Linie umfasst: einen integrierten Kartonaufrichter, eine Kontrollwaage für den verpackten Karton (um sicherzustellen, dass die richtige Anzahl an Boxen enthalten ist), einen Versiegeler für die oberen Laschen sowie optional einen Roboter-Palettierer. Sind die Geschenkboxen vorab in Schutzfolie eingewickelt, muss der Roboter-Greifer so ausgelegt sein, dass er die Folie beim Ablegen nicht beschädigt.
Die richtige Konfiguration wählen
Für Hersteller von Luxuskosmetik, Süßwaren oder Premium-Getränkeverpackungen schützt die Investition in sanfte Roboterhandhabung den Markenwert des Produkts. Einen vollständigen Überblick über unsere End-of-Line-Systeme finden Sie unter [[gift-box-case-packing-robotic-palletizing-system|Gift Box Case Packing & Robotic Palletizing System]] oder der Baureihe [[case-packing-machine-side-load|Side-Load-Kartonverpackungsmaschine]] für unterschiedliche Produktgeometrien.
