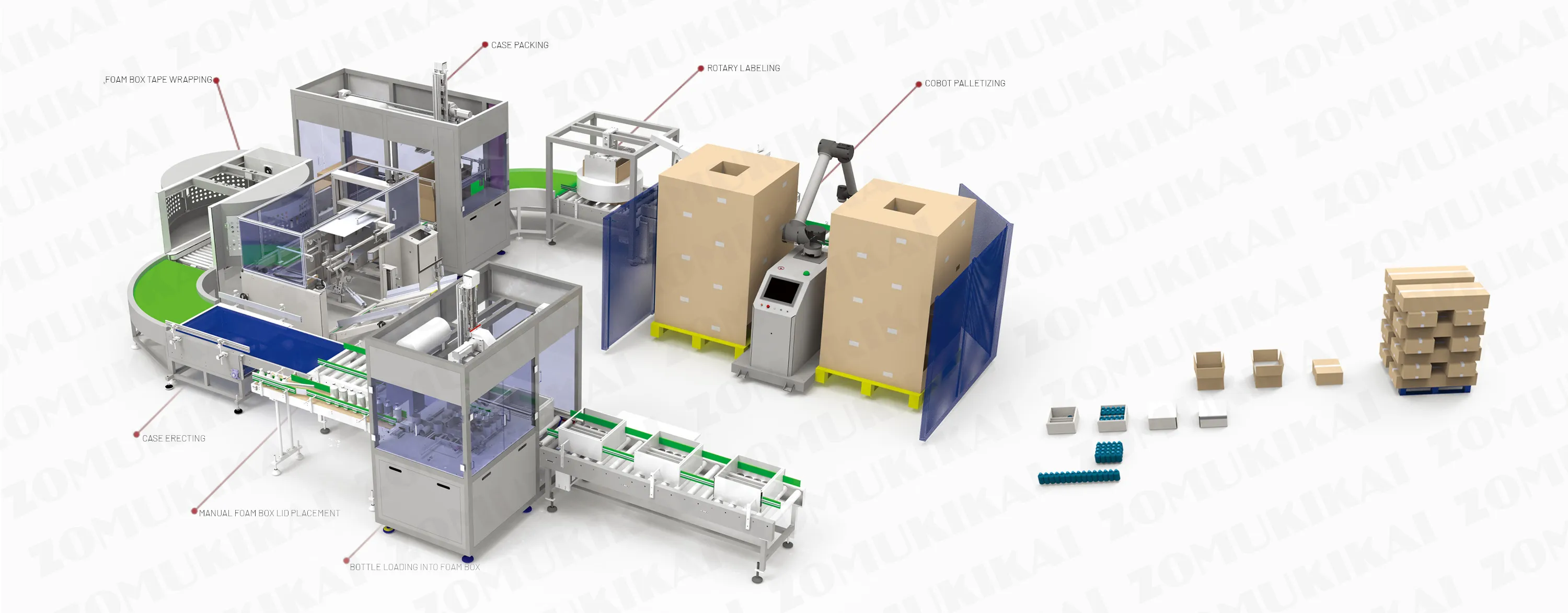

Automatisierte Verpackungslinie für Veterinärmedizin mit Schaumstoffbox- & Kartonintegration
Prozessablauf
Applications
Veterinärprodukte
Flüssige Veterinärmedizinfläschchen
Veterinär-Impfstoffflaschen aus Kunststoff
Veterinärmedizin-Pulverbehälter
Temperaturempfindliche Tiergesundheitsprodukte
Verpackungsformate
Flaschen in schützenden Schaumstoffboxen
Schaumstoffboxen in Außenwellpappkartons verpackt
Palettierte Sekundärverpackungseinheiten
Flaschentyp
Aerosolflasche
Ampulle
Sirupflasche
Injektionsflasche
Wie die Verpackungslinie für Veterinärmedizin funktioniert
Dieses automatisierte Verpackungssystem wurde entwickelt, um Veterinärmedizinfläschchen mit spezialisierter Sorgfalt zu handhaben und dabei einzigartige Anforderungen an die Temperaturregelung, den Schutz vor physischer Verformung und sichere Versandstandards zu erfüllen.
Der Prozess beginnt mit gefüllten Veterinärmedizin-Kunststoffflaschen. Eine Flaschenkippvorrichtung legt die Flaschen flach auf das Förderband. Ein spezieller Greifmechanismus fasst die Flaschenkörper und setzt sie präzise in maßgeschneiderte Schaumstoffboxen ein, die für thermische Isolierung und Aufprallschutz ausgelegt sind.
Nach dem manuellen Aufsetzen des Schaumstoffdeckels (eine platzsparende Designlösung, obwohl vollautomatische Deckelaufsetzer für uneingeschränkte Layouts verfügbar sind) wird die Schaumstoffbox zu einer Horizontaldehnwickelmaschine transportiert, um die Box sicher zu verschließen.
Gleichzeitig formt und bodenversiegelt ein automatischer Kartonaufrichter Wellpapp-Versandkartons. Mithilfe einer Vakuum-Saugnapf-Greifverpackungsmaschine werden die versiegelten Schaumstoffboxen automatisch gemäß voreingestellter Konfigurationen in die äußeren Wellpappkartons geladen, gefolgt von einer automatischen Top-Versiegelung.
Schließlich werden die fertigen Außenkartons zu einer Palettierstation mit einem kollaborativen Roboter (Cobot) transportiert, wo der Cobot die Kartons sicher und ordentlich für eine sichere Lagerung und Logistikdistribution auf Paletten stapelt.
Das umfassende Layout ist darauf ausgelegt, den Fabrikraum zu optimieren und gleichzeitig eine hohe Zuverlässigkeit zu bieten, manuelle Arbeit zu minimieren und die Produktsicherheit während des gesamten Kühlketten- und Distributionsprozesses zu gewährleisten.
Packing Line Configuration
Vollständige Gerätekonfiguration der automatisierten Veterinärmedizin-Verpackungslinie:
| Section | Equipment | Main Function |
|---|---|---|
| Flaschenvorbereitung | Flaschenkippvorrichtung & Förderer | Positioniert gefüllte Kunststoffflaschen horizontal für eine sichere Handhabung |
| Innenverpackung | Schaumstoffbox-Bestückungsmaschine | Greift und lädt Flaschen automatisch in schützende Schaumstoffboxen |
| Innenversiegelung | Horizontale Dehnwickelmaschine | Ummantelt und versiegelt die Schaumstoffboxen horizontal |
| Kartonvorbereitung | Automatischer Kartonaufrichter | Formt Wellpapp-Versandkartons und versiegelt die Bodenklappen |
| Sekundärverpackung | Vakuum-Saugnapf-Greifverpacker | Überführt versiegelte Schaumstoffboxen sicher in die äußeren Versandkartons |
| Kartonversiegelung | Automatischer Kartonversiegler | Versiegelt Außenkartons sicher für den Transport |
| Palettierung | Kollaboratives Roboter-Palettiersystem | Stapelt fertige Außenkartons sauber auf Paletten |
Hauptmerkmale und Schutzstandards
Veterinärpharmaka erfordern einen rigorosen Schutz gegen Stöße, Stapeldruck und Temperaturschwankungen während des Transits. Diese integrierte Verpackungslinie bietet eine robuste Mehrschicht-Einschlussstrategie.
Wichtige System-Highlights:
- Spezialisierte Flaschenausrichtung und schonende Handhabung zur Vermeidung von Verschüttungen und Verformungen
- Integration von Schaumstoffboxen für thermische Isolierung und Stoßdämpfung
- Horizontale Dehnwicklung für sicheres, tamper-evidentes Versiegeln der Schaumstoffboxen
- Vakuum-Saugnapf-Greifsystem für beschädigungsfreie Sekundärbestückung in Außenkartons
- Palettierung durch kollaborative Roboter (Cobots) für sicheres, flexibles und effizientes Stapeln am Ende der Linie
- Anpassbare Stellfläche und modulares Design zur Berücksichtigung verschiedener Platzverhältnisse in der Fabrik
Das System hilft Herstellern von Veterinärpharmaka, eine nahtlose Automatisierung zu erreichen, den Durchsatz zu steigern und gleichzeitig empfindliche medizinische Produkte in rauen Logistikumgebungen zu schützen.
Angebot für Ihre Veterinärmedizin-Verpackungslinie anfordern
Um Ihnen bei der Entwicklung der idealen automatisierten Verpackungslösung für Ihre Veterinärprodukte zu helfen, stellen Sie uns bitte folgende Details zur Verfügung:
Flaschenabmessungen und -gewicht
Abmessungen und Dicke der Schaumstoffbox
Außenkartonabmessungen
Erforderliche Produktionskapazität (Flaschen oder Boxen pro Minute)
Einschränkungen bei Temperaturregelung oder Kühlkette
Einschränkungen des Fabriklayouts oder Platzbeschränkungen
Palettengröße und Anforderungen an die Stapelhöhe
