Pharmazeutische robotergestützte End-of-Line-Verpackungsanlage
Prozessablauf
Applications
Pharmazeutische Produkte
Mehrfach-Blister-Faltschachteln
Kapsel-Blisterkartons
Tabletten-Blisterkartons
Softgel-Blisterkartons
OTC-Medikamentenkartons
Kartons für verschreibungspflichtige Medikamente
Gesundheits- und Medizinprodukte
Nahrungsergänzungsmittel-Kartons
Kartons für Gesundheitsprodukte
Kartons für Medizinprodukte
Diagnostik-Kit-Kartons
Faltschachteltypen
Faltklappenkarton
Klebekarton
Faltklappen-Klebekarton

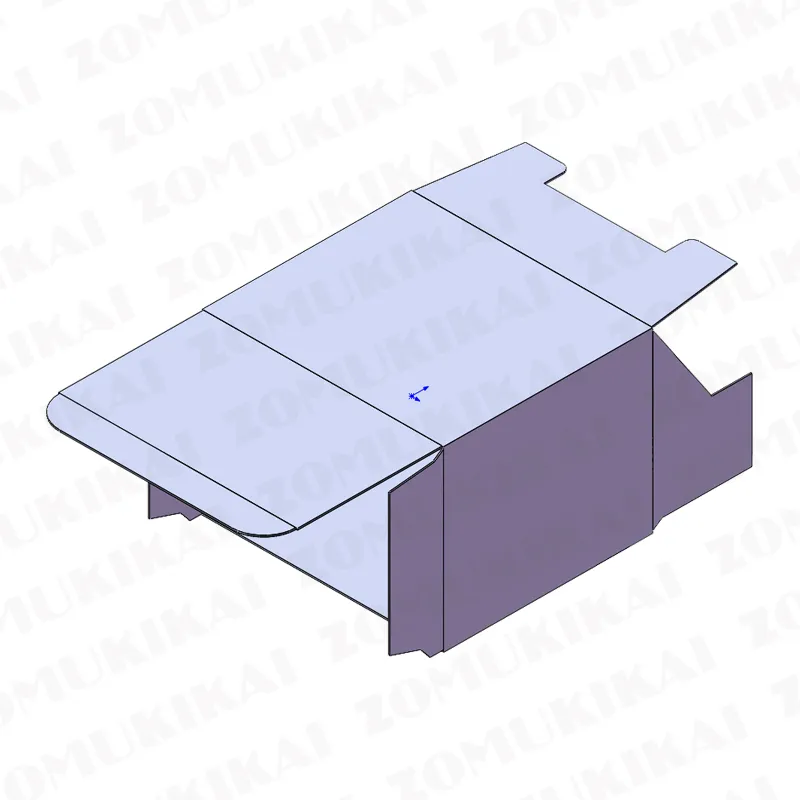

Faltklappen-Verriegelungskarton

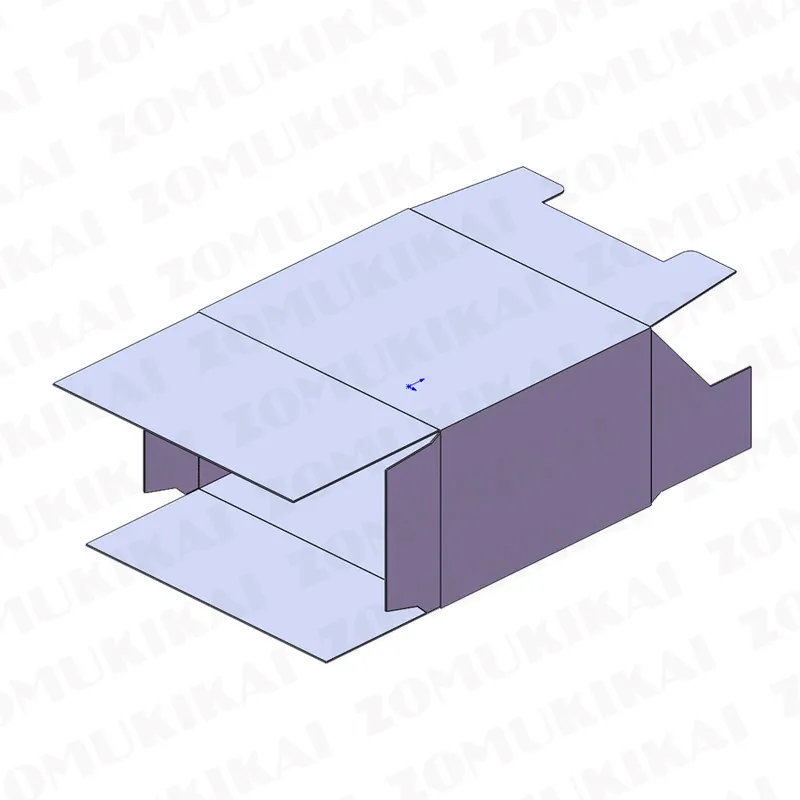

Klebe-Verriegelungskarton
Funktionsweise der Verpackungslinie
Diese integrierte End-of-Line-Verpackungsanlage wurde speziell für die pharmazeutische Industrie entwickelt und ermöglicht die automatische Kartonverpackung und Palettierung pharmazeutischer Produkte unter Berücksichtigung der GMP-Anforderungen.
Der Prozess beginnt mit einer Blisterverpackungsmaschine, in der Tabletten, Kapseln oder andere pharmazeutische Produkte zu Blisterpackungen verarbeitet werden. Mehrere Blisterkarten werden anschließend automatisch durch eine Kartoniermaschine in pharmazeutische Faltschachteln eingesetzt.
Die fertigen Faltschachteln werden zur Kartonverpackungsstation transportiert. Ein automatischer Kartonaufrichter formt Wellpappkartons und verschließt die Bodenklappen mit Klebeband, bevor die Kartons zur Roboter-Beladestation gelangen.
Ein ABB-Industrieroboter nimmt die pharmazeutischen Faltschachteln automatisch auf und verpackt sie entsprechend dem voreingestellten Packmuster in Versandkartons. Das robotergestützte Kartonverpackungssystem gewährleistet eine präzise Handhabung und einen stabilen Betrieb mit einer Leistung von bis zu 6 Zyklen pro Minute.
Nach dem Kartonverpacken werden die Versandkartons automatisch verschlossen. Ein seitliches Etikettiersystem bringt Versandetiketten, Produktinformationen, Chargendaten und Logistiketiketten zur Rückverfolgbarkeit an.
Die verschlossenen Kartons werden anschließend durch eine automatische PP-Umreifungsmaschine verstärkt und zur Roboterpalettierstation transportiert. Der Palettierroboter stapelt die Kartons nach programmierten Stapelmustern für eine sichere Lagerung und einen effizienten Transport.
Die wichtigsten Strukturkomponenten des Kartonaufrichters und Kartonverschließers bestehen aus SUS304-Edelstahl und bieten hohe Haltbarkeit, Korrosionsbeständigkeit sowie eine einfache Reinigung.
Das komplette System kann mit Serialisierung, Barcode-Verifizierung, Bildverarbeitung und Track-and-Trace-Systemen integriert werden, um moderne Anforderungen der pharmazeutischen Produktion zu erfüllen.
Packing Line Configuration
Komplette Gerätekonfiguration der pharmazeutischen robotergestützten End-of-Line-Verpackungsanlage:
| Section | Equipment | Main Function |
|---|---|---|
| Primärverpackung | Blisterverpackungsmaschine | Herstellung von Blisterpackungen für Tabletten, Kapseln und pharmazeutische Produkte |
| Kartonierung | Automatische Kartoniermaschine | Einsetzen von Blisterkarten in pharmazeutische Faltschachteln |
| Kartonvorbereitung | Automatischer Kartonaufrichter | Aufrichten von Wellpappkartons und Verschließen der Bodenklappen |
| Robotergestütztes Verpacken | ABB Roboter-Kartonverpackungssystem | Automatische Aufnahme und Beladung der Faltschachteln in Versandkartons |
| Kartonverschließen | Automatische Kartonverschließmaschine | Verschließen der gefüllten Versandkartons für den Transport |
| Etikettierung | Seitliches Etikettiersystem | Anbringen von Identifikations- und Rückverfolgbarkeitsetiketten |
| Verstärkung | PP-Umreifungsmaschine | Verstärkung der Kartons für Lagerung und Logistik |
| Palettierung | ABB Roboter-Palettiersystem | Automatische Erstellung stabiler Palettenladungen |
GMP-Konformität und Anforderungen an pharmazeutische Verpackungen
Die pharmazeutische Produktion benötigt zuverlässige Automatisierungssysteme, die strenge Anforderungen an Hygiene, Sicherheit und Rückverfolgbarkeit erfüllen. Diese robotergestützte End-of-Line-Verpackungslösung wurde nach GMP-orientierten Prinzipien für pharmazeutische Sekundärverpackungsbereiche entwickelt.
Wichtige Ausstattungsmerkmale:
- GMP-konforme Maschinenausführung
- Leicht zu reinigende Maschinenstruktur
- SUS304-Edelstahlkonstruktion für wichtige Module
- Pharmazeutisches elektrisches Layout
- Sicherheitsverriegelungssystem
- CE-konforme Ausführung entsprechend den Projektanforderungen
Das System kann außerdem Serialisierungs- und Rückverfolgbarkeitslösungen integrieren, einschließlich Barcode-Verifizierung, Bildprüfung und Track-and-Trace-Systemen, um die Produktionskontrolle und Produktidentifikation zu verbessern.
Angebot für Ihr pharmazeutisches Verpackungssystem anfordern
Um die passende pharmazeutische robotergestützte End-of-Line-Verpackungslösung zu empfehlen, stellen Sie bitte folgende Produktionsinformationen bereit:
Produkttyp (Tabletten / Kapseln / Softgel / Medizinprodukte / Nahrungsergänzungsmittel)
Abmessungen der Faltschachteln
Gewicht der Faltschachteln
Erforderliche Produktionskapazität
Aktuelle Blisterverpackungs- und Kartonieranlage
Abmessungen der Versandkartons
Gewünschtes Verpackungsmuster
Palettenabmessungen
Maximale Palettierhöhe
Anforderungen an Serialisierung und Rückverfolgbarkeit
Fabriklayout oder Zeichnung der Produktionslinie
