Seitenlader-Kartonverpackungsmaschine: Funktionsweise, Vorteile & Konstruktionsleitfaden
Was ist eine Seitenlader-Kartonverpackungsmaschine? Definition und Mechanik
Lassen Sie uns zunächst die Technologie definieren: Was ist eine Seitenlader-Kartonverpackungsmaschine? Ein Seitenlader-Kartonpacker (auch bekannt als horizontaler Kartonpacker) ist ein automatisiertes Verpackungssystem, das Produkte sammelt und sie horizontal (von der Seite) in einen aufgerichteten Versandkarton einschiebt, der an seiner Seite geöffnet ist. Im Gegensatz zu Top-Load-Systemen, bei denen die Produkte vertikal fallen gelassen werden, behalten Seitenlader-Systeme während des gesamten Beladezyklus eine konstante horizontale Kontrolle über das Produkt bei.
Moderne automatische Seitenlader-Kartonverpackungsmaschinen sind speziell für die Handhabung starrer Produkte mit flachen Oberflächen wie kleinen Faltschachteln, Kosmetikboxen, flachen Trays und Büchern konzipiert. Da kein Schwerkraft-abhängiges Fallenlassen erforderlich ist, bietet diese Architektur eine beispiellose Stabilität für Verpackungsprozesse mit hoher Geschwindigkeit und geringen Toleranzen.
Horizontaler Kartonpacker vs. Top-Load: Wann ist die Seitenbeladung sinnvoll?
Um eine fundierte Entscheidung für Ihre Produktionsstätte zu treffen, ist es wichtig zu verstehen, warum Verpackungsingenieure horizontale Seitenlader-Kartonpacker für bestimmte Anwendungen vertikalen Top-Load-Alternativen vorziehen. Die Entscheidung hängt im Wesentlichen von drei technischen Faktoren ab:
- Keine Fallschäden bei empfindlichen Produkten – Top-Load-Packer lassen die Produkte in einen tiefen Karton fallen oder senken sie per Vakuum ab, was zu internen Schäden führen kann. Horizontale Seitenlader schieben die Produkte sanft auf einer einzigen horizontalen Ebene in den Karton, wodurch Aufprallkräfte vollständig eliminiert werden.
- Geringere Kartontoleranzen & Materialeinsparung – Durch das horizontale Einschieben der Produkte kann die Maschine die Artikel mit sehr engen Toleranzen in den Versandkarton packen. Dies sorgt für einen festen Sitz, verhindert Produktreibung während des Transports und reduziert den Gesamtverbrauch an teurer Wellpappe.
- Kompakte Stellfläche – Seitenlader-Kartonverpackungssysteme zeichnen sich in der Regel durch eine lineare, flache mechanische Stellfläche aus. Da sie keine massiven Portal-Pick-and-Place-Roboter benötigen, lassen sie sich problemlos in Fabriken mit niedrigen Decken oder begrenzter Stellfläche integrieren.

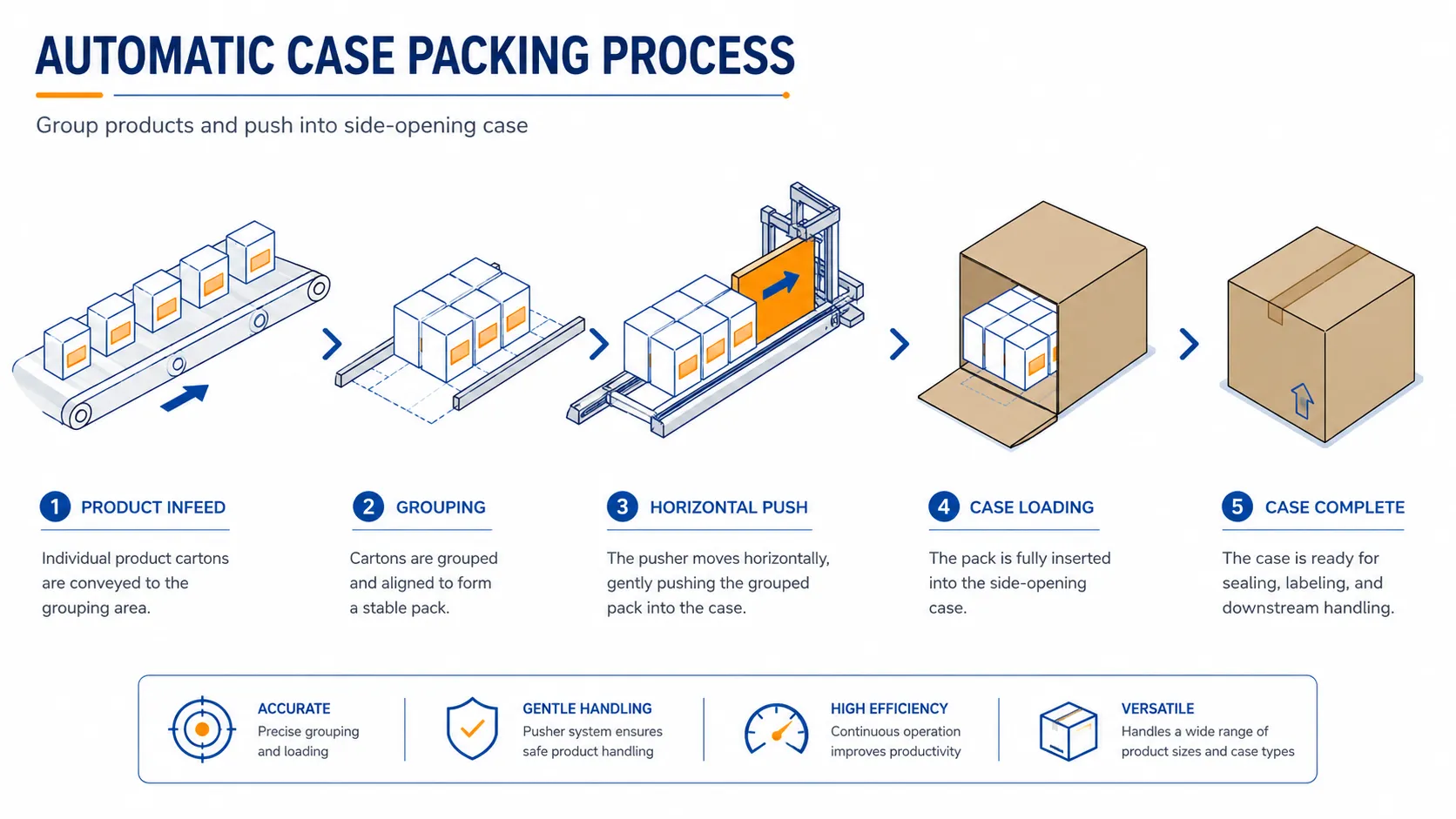

Wie funktioniert ein Seitenlader-Kartonpacker? Schritt-für-Schritt-Ablauf
Die Funktionsweise eines horizontalen Kartonpackers verdeutlicht, warum er eine so konstante End-of-Line-Verpackungsleistung liefert. Der automatisierte Zyklus folgt einer präzisen, servogesteuerten mechanischen Sequenz:
- Schritt 1: Horizontale Kartonaufrichtung – Die Maschine zieht einen flachen Kartonzuschnitt mittels Vakuumsaugern aus dem Magazin. Anstatt ihn vertikal zu öffnen, öffnet der mechanische Arm den Karton horizontal, faltet die vorderen Boden- und Seitenlaschen und hält ihn sicher in der Ladestation.
- Schritt 2: Produktgruppierung & Schichtung – Produkte, die von der vorgelagerten Förderlinie kommen, werden mithilfe von Präzisions-Servogruppierungsbahnen nach dem vorprogrammierten Verpackungsschema (z. B. 2x3- oder 4x5-Matrizen) gruppiert oder geschichtet.
- Schritt 3: Horizontale Einschub & Versiegelung – Sobald die Produktmatrix gebildet ist, schiebt ein mechanischer Schiebezylinder das gesamte Bündel sanft horizontal in den bereitstehenden Karton. Der gefüllte Karton transportiert weiter zur Siegelstation, wo die Seitenlaschen sicher mit Klebeband oder Heißschmelzkleber versiegelt werden, ohne dass der Karton umgedreht werden muss.
Häufig gestellte Fragen (FAQs) zu Seitenlader-Verpackungsmaschinen
- F: Welche Produkttypen eignen sich am besten für Seitenlader-Kartonpacker? A: Seitenlader-Packer eignen sich hervorragend für die Handhabung regelmäßig geformter Artikel mit struktureller Stabilität, wie z. B. pharmazeutische Faltschachteln, Kosmetikboxen, Lebensmittelschalen und flach verpackte Konsumgüter.
- F: Kann ein Seitenlader-Kartonpacker unterschiedliche Kartontoleranzen verarbeiten? A: Ja. Fortschrittliche Modelle verfügen über mechanische Seitenführungen und eine Servokompensation, um geringfügige Abweichungen in der Dicke der Wellpappkartons problemlos auszugleichen.
- F: Ist die Integration in bestehende Produktionslinien einfach? A: Absolut. Diese Systeme sind nativ für den nahtlosen Anschluss an vorgelagerte Kartonierer, Schlauchbeutelmaschinen und nachgelagerte Palettiersysteme konzipiert.
